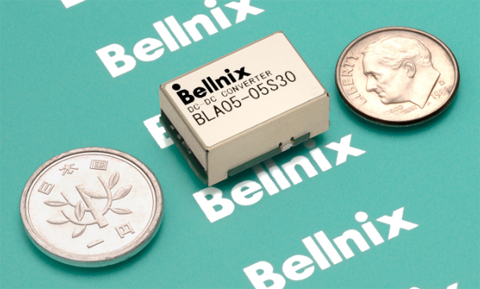

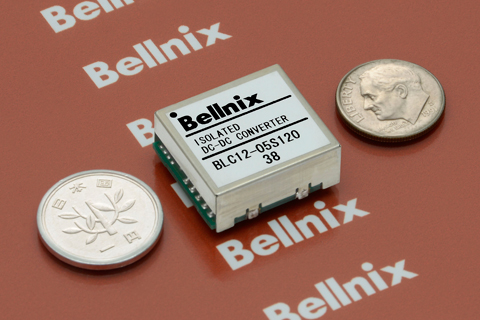

ベルニクスの絶縁型DC-DCコンバータは、超小型、超低ノイズ、超高絶縁、広い動作温度の特徴を持った製品です。独自のTCT回路を採用した製品、『BR-LBシリーズ』は超低ノイズ（3mVp-p）を実現し、列車のATS装置の一部として採用されております。
弊社は、RECOM社というドイツに本社を置く1975年設立の老舗電源メーカーと提携しております｡
約4000品種の膨大なラインナップで、4kV、6kV耐圧絶縁型DC-DCコンバータ等の絶縁耐圧の高い製品が特徴です。このような、あらゆるアプリケーションに対応できるラインナップを揃えております。
– 特徴 –
- 超低ノイズ
- 超小型
- TCT特許回路で長寿命
- 広い動作温度範囲
- 広い入力電圧範囲
- 高絶縁型
- 医療機器規格取得
- 情報処理規格取得
製品一覧
シリーズ名で選択
| 形名 | 入力電圧 | 出力電圧 | 出力電流 | 電力 | 出力数 | パッケージ | 耐電圧 | リップルノイズ | 効率 | 寸法 (mm) | データシート | 購入 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
36V～76V, 18V～36V, 4.5V～9V, 9V～18V | ±12v, 12v, 3.3V, 5V | 0mA～400mA, 0mA～300mA, 0mA～125mA, 0mA～60mA | - | 30mVp-p, 40mVp-p | 71%, 72%, 73%, 75%, 77%, 78%, 79%, 80%, 81%, 82% | 17.3 x 17.1 x 12mm, 17.3 x 17.1 x 8.5mm | ||||||
4.5V～9V, 9V～18V, 3V～9V | ±12v, 12v, 5V | 0mA～1200mA, 0mA～1000mA, 0mA～500mA, 0mA～250mA | - | 5mVp-p, 7mVp-p, 8mVp-p | 77%, 80%, 83% | 20.3 x 14.0 x 9.7mm, 23.2 x 21.1 x 10.0mm | ||||||
4.75V～6V | ±5v, ±15v, ±12v, 15v, 12v, 5V | 0mA～120mA, 0mA～100mA, 0mA～300mA, ±0 to 53, ±0 to 65, ±0 to 80 | - | 8mVp-p, 10mVp-p | 45%, 55%, 60% | 32.6 x 20.42 x 10.3mm | ||||||
4.75V～6V | ±15v, ±12v | -80mA～0mA, -70mA～0mA, 0mA～80mA, 0mA～70mA | - | 8mVp-p | 60% | 49.0 x 20 x 9.8mm | ||||||
4.75V～6V | ±15v, ±12v | -100mA, +200mA, ±167mA, ±125mA, ±208mA | - | 3mVp-p | 64% | 51.3 x 51.3 x 9.8mm | ||||||
48V, 24V | ±15v, ±12v, 15v, 12v, 3.3V, 5V | 1.0×2, 1.25×2, 2A, 2.5A, 6A, 7A, 0.5×2, 0.65×2, 1A, 1.3A, 3A, 4A | - | 10mVp-p, 15mVp-p, 20mVp-p, 25,30mVp-p | 85%, 87%, 88%, 89%, 90%, 91%, 92% | 25.4 x 25.4 x 9.9mm |
