BTI, BTJ シリーズ

BTI,BTJシリーズは、BTシリーズをパワーアップさせた小型、高効率の絶縁型 DC-DCコンバータです。
小型:1x1inchパッケージで出力電力15W(BTI)／30W(BTJ)を高効率で実現し、 ワイド入力9V～36VDC, 18～76VDCと広い入力範囲の為、12/24VDC系統や24/48VDC系統など入力電圧系統が混在する制御基板などに最適です。12/24VDC系統には9V～36VDC品、24/48VDC系統には18～76VDC品がそれぞれ使用できる為、2つの製品を在庫する必要がなく、在庫削減に貢献します。また、シングル出力及びデュアル出力をラインナップしてます。ノイズを考慮した6面シールド構造に加え、出力低リップルノイズ（代表機種：10ｍVp-p typ.）も実現しております。
幅広い産業機器市場の制御基板のアナログ回路への電源供給に対応いたします。

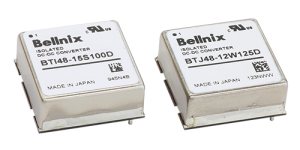

photo_BTI_BTJ

特徴

  • 高効率
  • 小型:1x1inch形状
  • 業界標準、フットプリント対応
  • ワイド入力電圧範囲 4:1
  • ノイズを考慮した6面シールド構造金属ケースに加え、 底面にも基板銅箔によりシールドを形成
  • 出力電圧可変機能付
  • 絶縁耐圧DC1500V(1min)
  • タンタルコン、電解コン不使用
  • ヒートシンク不要
  • 動作温度 -40℃～+85℃ （温度ディレーティング要）
  • RoHS指令対応

BTI Series

ModelInput Voltage
Vdc[V]		Output Voltage
Vdc[V]		Output Power
[W]		Output Current
[A]		Line Reg.
[%](typ.)		Load Reg.
[%](typ.)		Noise
[mVp-p](typ.)		Efficiency
[%](typ.)		Size
(W*D*H/mm)		DatasheetPurchase
BTI24-03S400D24
(9 to 36)		3.3 +/- 2%13.2413.213.2158525.4x25.4x9.9DigiKey
chip1stop
corestaff
BTI24-05S300D5 +/- 2%15320202587
BTI24-12S130D12 +/- 2%15.61.348481588
BTI24-15S100D15 +/- 2%15160601088
BTI24-12W65D+/-12 +/- 5%15.60.65 x 2601201089
BTI24-15W50D+/-15 +/- 5%150.5 x 2751502090
BTI48-03S400D48
(18 to 76)		3.3 +/- 2%13.2413.213.21085
BTI48-05S300D5 +/- 2%15320202587
BTI48-12S130D12 +/- 2%15.61.348482088
BTI48-15S100D15 +/- 2%15160601588
BTI48-12W65D+/-12 +/-5%15.60.65 x 2601201089
BTI48-15W50D+/-15 +/- 5%150.5 x 2751502090

BTJ Series

ModelInput Voltage
Vdc[V]		Output Voltage
Vdc[V]		Output Power
[W]		Output Current
[A]		Line Reg.
[%](typ.)		Load Reg.
[%](typ.)		Noise
[mVp-p](typ.)		Efficiency
[%](typ.)		Size
(W*D*H/mm)		DatasheetPurchase
BTJ24-03S700D24
(9 to 36)		3.3 +/- 2%23.1713.213.2158625.4x25.4x9.9DigiKey
chip1stop
corestaff
BTJ24-05S600D5 +/- 2%30620202589
BTJ24-12S250D12 +/- 2%302.548481589
BTJ24-15S200D15 +/- 2%30260601089
BTJ24-12W125D+/-12 +/- 5%301.25 x 2601203089
BTJ24-15W100D+/-15 +/- 5%301.0 x 2751502091
BTJ48-03S700D48
(18 to 76)		3.3 +/- 2%23.1713.213.21087
BTJ48-05S600D5 +/- 2%30620202590
BTJ48-12S250D12 +/- 2%302.548482090
BTJ48-15S200D15 +/- 2%30260601591
BTJ48-12W125D+/-12 +/- 5%301.25 x 2601203091
BTJ48-15W100D+/-15 +/- 5%301.0 x 2751502092

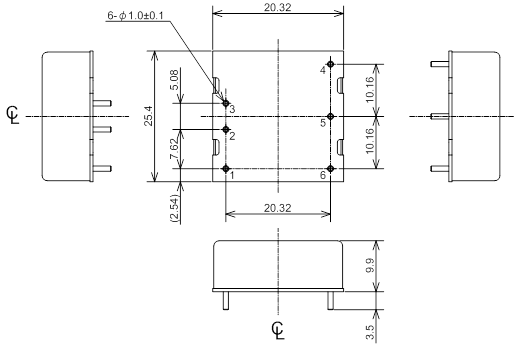

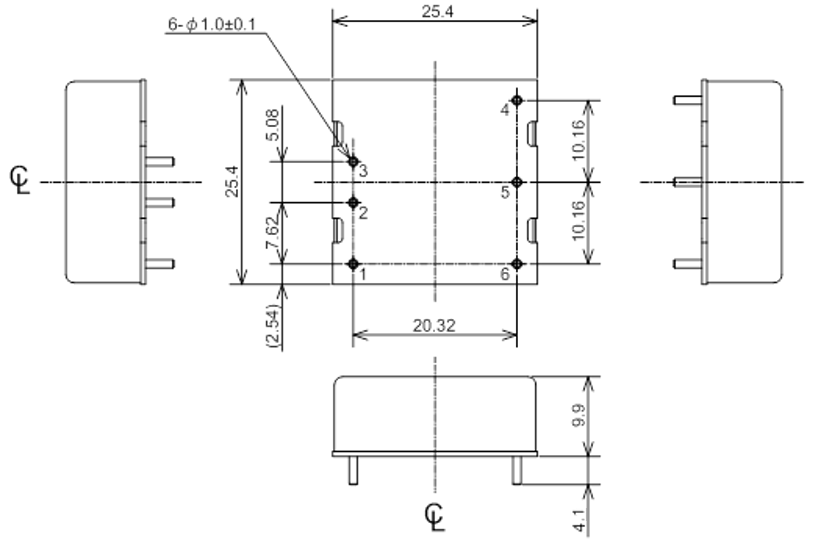

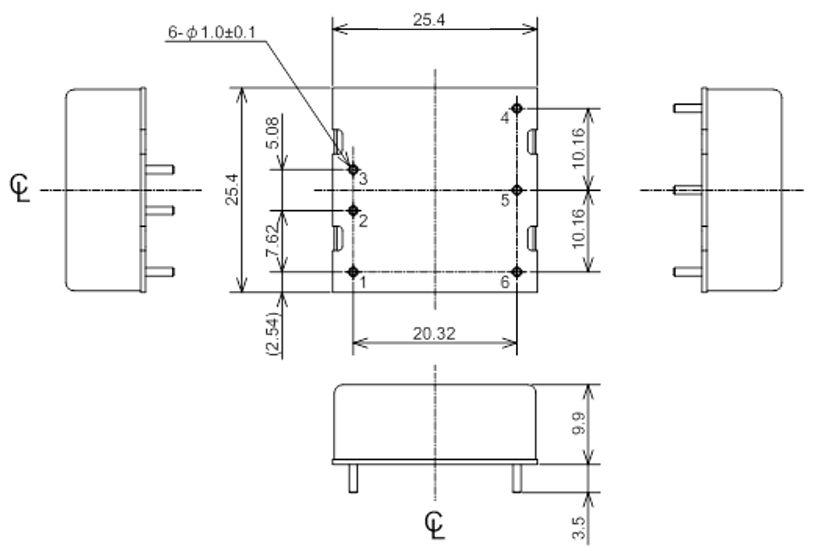

外形図（BTI, BTJ共通）
ピンアサイン

BTI/BTJ-Sシリーズ（シングル出力）

Pin名称機能
1ON/OFFリモートON/OFFコントロール
2-Vin－入力端子
3+Vin＋入力端子
4+Vout＋出力端子
5Vadj出力電圧可変端子
6-Vout－出力端子

BTI/BTJ-Wシリーズ（デュアル出力）

Pin名称機能
1ON/OFFリモートON/OFFコントロール
2-Vinー入力端子
3+Vin＋入力端子
4+Vout＋出力端子
5COMCOMMON端子
6-Voutー出力端子
効率カーブ

●代表機種：BTI-05S300D
