高圧電源
高圧電源
高圧電源

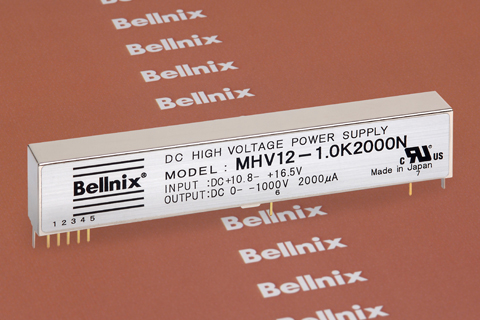

ベルニクスのBYH、MHV、PHVシリーズは業界で初めて中高圧電源を最新のSMT（面実装技術）にてデバイス化した画期的な超小型の中高圧電源モジュール（HIC）です。これらの製品は永年の高圧、磁気材料、面実装の複合技術を駆使し従来製品を約1/6のサイズまで小型化させる事に成功しました。また、これらの製品は超小型でありながら5面金属ケースを採用しております。BYH、MHV、PHVシリーズは全て出力電圧を約0Vから最大定格電圧まで最大調整が可能です。電圧調整方法は外部可変抵抗によるものと、外部電圧の印加による方法が可能です。
特徴
- 100V～2000Vまで多彩なシリーズ化
- 世界初のデバイス化中高圧電源
- 最新の面実装技術にて高密度、高耐圧を実現
- 全シリーズ出力電圧0Vから可変可能
- 5面金属ケースを採用
- ON/OFF制御付（シリーズにより異なる）
- 低ノイズ・低リップル
- 短絡、過電流保護回路付き
- 高性能、高信頼性を実現
- 長寿命設計
製品一覧
※本ホームページに非掲載の高圧電源製品が提携先に多数あります。別途、お問合せ下さい。
シリーズ名で選択
| 形名 | 入力電圧 | 出力電圧 | 出力電流 | 電力 | 出力数 | パッケージ | 耐電圧 | リップルノイズ | 効率 | 寸法 (mm) | データシート | 購入 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
24V | -10000V～0V, -15000V～0V, 0V～10000V, 0V～15000V | 450μA, 700μA | - | 100mVp-p | 100 x 180 x 38mm | |||||||
10.8V～16.5V | -500V～0V, -350V～0V, 0V～500V, 0V～350V, -2000V～0V, 0V～2000V, -1000V～0V, 0V～1000V | 0mA～2.5mA, 0mA～5mA, 0mA～10mA | - | 100mVp-p , 160mVp-p | 60 x 40 x 15mm, 60 x 40 x 20mm | |||||||
11.0V～16.0V, 4.75V～5.25V | 0V～200V, 0V～100V | 0mA～2mA, 0mA～1.0mA | - | 10mVp-p | 32.6 x 20.42 x 10.3mm | |||||||
11V～13V | -2000V～0V, 0V～2000V, -1500V～0V, 0V～1500V, -1000V～0V, 0V～1000V | 0mA～0.7mA, 0mA～1.0mA, 0mA～1.5mA | - | 5mVp-p, 7mVp-p, 10mVp-p | 44 x 30 x 16mm | |||||||
10.8V～16.5V, 10.8V～13.2V | -500V～0V, -350V～0V, -300V～0V, -180V～0V, 0V～500V, 0V～350V, 0V～300V, 0V～180V, -2000V～0V, 0V～2000V, -1500V～0V, 0V～1500V, -1000V～0V, 0V～1000V | 0mA～1.3mA, 0mA～2mA, 0mA～6mA, 0mA～7mA, 0mA～10mA, 0mA～15mA, 0mA～1.0mA | - | 30mVp-p, 40mVp-p, 50mVp-p | 80 x 12 x 19.75mm, 110 x 12 x 19.75mm |
