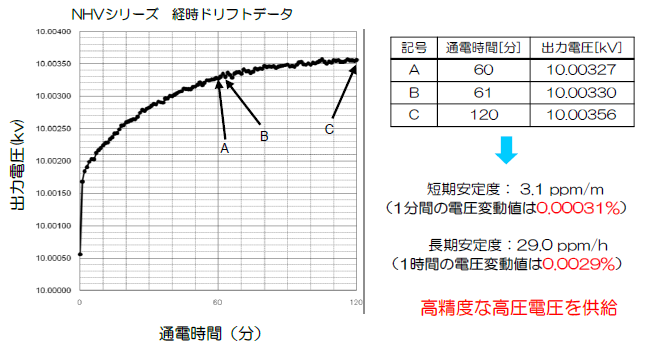

経時ドリフト特性

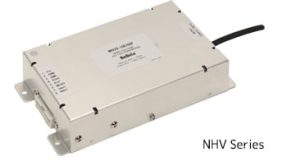

NHV シリーズ
NHV シリーズは、高精度と低ノイズに優れた中高圧 DC－DC コンバータです。 入力変動・負荷変動・温度ドリフト・経時ドリフトを極力抑える設計となっており、 高精度・高安定度な電圧を提供することが可能です。また、6 面金属シールドケースを採用し、 ノイズ抑制に適した回路を選定することで、低ノイズを実現しています。出力電圧の制御は、 外部電圧又は外部可変抵抗にて制御可能です。短絡、過電流保護が内蔵され、高信頼性、 長寿命を提供することが可能です。
特徴
- 温度ドリフト特性±50ppm/℃
- 経時ドリフト特性±10ppm/1min.
- 低リップルノイズ100mVpp
- 出力電圧モニター機能付
- 出力電圧定格の0～100％可変可能
- 6面金属シールドケース採用
- 短絡、過電流保護回路付
- 動作温度 0℃～+50℃
- RoHS指令対応
NHV series
| Model | Input Voltage Vdc[V] | Input Current [mA](typ.) | Output Voltage Vdc[V] | Output Current [μA] | Noise [mVp-p](typ.) | Size (WxDxH/mm) | Datasheet | Purchase |
|---|---|---|---|---|---|---|---|---|
| NHV24-10K700P | 24 (22.8 to 25.2) | 650 | 0 to +10,000 | 700 | 100 | 100x180x38 |  | DigiKey chip1stop corestaff |
| NHV24-10K700N | 0 to -10,000 | 700 | DigiKey chip1stop corestaff |
|||||
| NHV24-15K450P | 0 to +15,000 | 450 | DigiKey chip1stop corestaff |
|||||
| NHV24-15K450N | 0 to -15,000 | 450 | DigiKey chip1stop corestaff |
