PHV シリーズ
共振型PWM回路採用により高圧電源としては極めて高い効率化により小型化を実現しています。 0Vから350Vまでの出力電圧コントロールが可能です。共振型回路と5面金属シールドにより放射ノイズも抑えた、 長寿命、高信頼性の中高圧電源です。
特徴
- 低リップルノイズ60～160mVp-p
- 出力電圧0～100％可変
- ON/OFF制御機能(オプション)
- 制御抵抗 5kΩ可変抵抗
- 5面金属シールドケース採用
- 短絡、過電流保護回路付
- 動作温度 -10℃～+50℃(温度ディレーティング要)
- RoHS指令対応

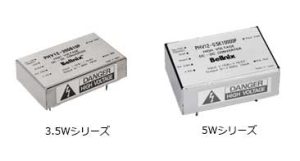

PHV 3.5W series
PHV 5W series
| Model | Input Voltage Vdc[V] | Input Current [mA](typ.) | Output Voltage Vdc[V] | Output Current [mA] | Line Reg. [%](typ.) | Noise [mVp-p](typ.) | Size (W*D*H/mm) | Datasheet | Purchase |
|---|---|---|---|---|---|---|---|---|---|
| PHV12-0.5K10000P | 10.8 to 16.5 | 580 | 0 to +500 | 0 to 10 | 0.01 | 100 | 60x40x20 |  | DigiKey chip1stop corestaff |
| PHV12-0.5K10000N | 0 to -500 | 0 to 10 | DigiKey chip1stop corestaff |
||||||
| PHV12-1.0K5000P | 0 to +1000 | 0 to 5 | DigiKey chip1stop corestaff |
||||||
| PHV12-1.0K5000N | 0 to -1000 | 0 to 5 | DigiKey chip1stop corestaff |
||||||
| PHV12-2.0K2500P | 0 to +2000 | 0 to 2.5 | 160 | DigiKey chip1stop corestaff |
|||||
| PHV12-2.0K2500N | 0 to -2000 | 0 to 2.5 | DigiKey chip1stop |
