BL シリーズ

ノイズ対策が必要な医療機器・測定器等に最適な絶縁型DC-DCコンバータ
BLA、BLCシリーズは、独自共振回路採用により超低ノイズ(8mVp-p)、高効率を実現した、 小型の絶縁型 DCDCコンバータです。5面金属シールドケースにより放射ノイズも抑えています。 非常に信頼性の高い製品です。 アナログ回路とデジタル回路のノイズの分離に最適です。微細な信号を増幅する測定機器のアンプ周り などにも最適です。

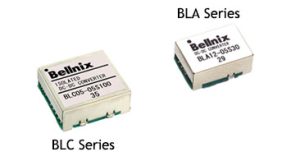

photo_BLA_BLC

特徴

  • 出力電圧可変機能付き
  • ON/OFF制御機能付き
  • デュアル電源をシングル電源として使用可能
  • 絶縁耐圧 AC500V
  • 過電流保護回路内蔵
  • 低入力電圧保護機能
  • 電解コン、タンタルコン不使用
  • 金属シールドカバー付き
  • 動作温度 -40℃~+85℃ (温度ディレーティング要)
  • RoHS指令対応

BLA Series

ModelInput Voltage
Vdc[V]
Output Voltage
Vdc[V]
Output Current
[mA]
Line Reg.
[%](typ.)
Load Reg.
[%](typ.)
Noise
[mVp-p](typ.)
Efficiency
[%](typ.)
Size
(W*D*H/mm)
DatasheetPurchase
BLA05-05S303 to 950 to 3000.40.858020.3x14.0x9.7DigiKey
chip1stop
corestaff
BLA05-12S1212 (15)0 to 125 (100)0.350.85582DigiKey
chip1stop
corestaff
BLA05-12W06+/-12 (+/-15)0 to 60 (50)0.75582DigiKey
chip1stop
corestaff
BLA12-05S309 to 1850 to 3000.40.8578DigiKey
chip1stop
corestaff
BLA12-12S1212 (15)0 to 125 (100)0.350.85581DigiKey
chip1stop
corestaff
BLA12-12W06+/-12 (+/-15)0 to 60 (50)0.75582DigiKey
chip1stop
corestaff

注記:詳細につきましては、データーシートをご確認ください。
不使用証明書.pdf

BLC series

ModelInput Voltage
Vdc[V]
Output Voltage
Vdc[V]
Output Current
[mA]
Line Reg.
[%](typ.)
Load Reg.
[%](typ.)
Noise
[mVp-p](typ.)
Efficiency
[%](typ.)
Size
(W*D*H/mm)
DatasheetPurchase
BLC05-05S1004.5 to 950 to 10000.40.887723.2x21.1x10.0DigiKey
chip1stop
corestaff
BLC05-12S5012 (15)0 to 500 (400)0.350.85880DigiKey
chip1stop
corestaff
BLC05-12W25+/-12 (+/-15)0 to 250 (200)0.75880DigiKey
chip1stop
corestaff
BLC12-05S1209 to 1850 to 12000.40.8880DigiKey
chip1stop
corestaff
BLC12-12S5012 (15)0 to 500 (400)0.350.85883DigiKey
chip1stop
corestaff
BLC12-12W25+/-12 (+/-15)0 to 250 (200)0.75883DigiKey
chip1stop
corestaff

注記:詳細につきましては、データーシートをご確認ください。
不使用証明書.pdf

超低リップルノイズ

計測機器、分析器、画像診療用機器などのアナログ回路には低出力リップルノイズのDC-DCコンバータが必要です。
BLA,BLCシリーズは共振回路の採用で出力の低リップルノイズ化と高効率化を両立しました。

左図は、一般DC-DCコンバータとBLAシリーズの出力リップルノイズの比較です。

一般的なDC-DCコンバータにて、さらにリップルノイズを小さくする場合、 後段にLDOを付加する方法があります。 左図は、一般的なDC-DCコンバータとBLCシリーズ、及び一般DC-DCコンバータの 後段にLDOを付加した場合の3通りで歪率を比較したグラフです。

歪率は、オペアンプの入力信号に対して出力信号がどれだけ歪んでいるかを表したもので、 出力信号における入力信号の周波数成分と入力信号以外の周波数成分との比率です。 BLCシリーズは、一般DC-DCコンバータの後段にLDOを付加した場合と同等であることがわかります。 したがってBLA、BLCシリーズを使用すれば、下図の通りLDO周辺回路を削除することができます。

 LDO及び周辺回路不要
