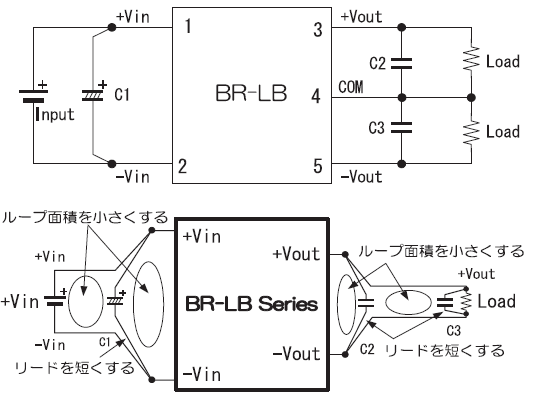

標準接続図


・推奨コンデンサ
C1=100μF C2,C3=1μF
・外付けコンデンサは基本的に不要ですが、電源ラインインピーダンス、負荷ラインインピーダンスを低減させる事でノイズが低減します。
Model | Input Voltage Vdc[V] | Output Voltage : Current Vdc[V] : [mA] | Output Voltage : Current -Vdc[V] : [mA] | Line Reg. [%](typ.) | Load Reg. [%](typ.) | Noise [mVp-p](typ.) | Efficiency [%](typ.) | Size (W*D*H/mm) | Datasheet | Purchase |
---|---|---|---|---|---|---|---|---|---|---|
BR05-1220LB | 4.75 to 6 | +12 : 208 | -12 : -208 | 0.03 | 0.18 | 3 | 64 | 51.3x51.3x9.8 | ![]() | DigiKey chip1stop corestaff |
BR05-1225LB | +12 : 250 | -12 : -125 | DigiKey chip1stop corestaff |
|||||||
BR05-1516LB | +15 : 167 | -15 : -167 | DigiKey chip1stop corestaff |
|||||||
BR05-1520LB | +15 : 200 | -15 : -100 | DigiKey chip1stop corestaff |
注記:詳細につきましては、データーシートをご確認ください。
不使用証明書.pdf
・推奨コンデンサ
C1=100μF C2,C3=1μF
・外付けコンデンサは基本的に不要ですが、電源ラインインピーダンス、負荷ラインインピーダンスを低減させる事でノイズが低減します。
