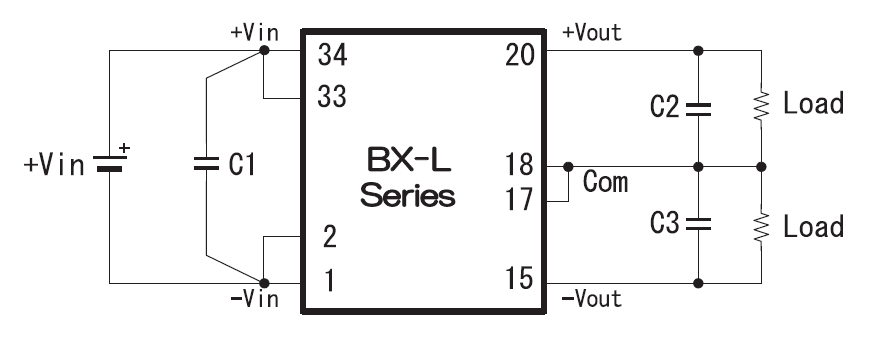

標準接続図
・推奨コンデンサ
C1=22μF～33μF(Electrolytic or Ceramic Capasitor)
C2,C3=0.47μF(Ceramic Capasitor)
・外付けコンデンサは基本的に不要ですが、電源ラインインピーダンス、負荷ラインインピーダンスを低減させる事でノイズが低減します。

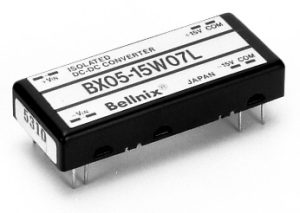

BX-L シリーズ
特許回路の共振型回路採用により、出力ノイズ8mVp-pの 超低ノイズ 絶縁型 DCDCコンバータです。 5面金属シールドケースにより放射ノイズも抑えています。非常に信頼性の高い製品です。 アナログ回路とデジタル回路のノイズの分離に最適です。微細な信号を増幅する測定機器のアンプ周りなどにも最適です。
特徴
- アナログ、デジタル最適
- MTBF 100万時間
- 短絡、過電流保護回路内蔵
- 電解コン、タンタル無し
- 5面金属シールド構造
- EMIラインフィルタ内蔵
- 過熱保護回路内蔵
- TCT特許回路で長寿命
- 絶縁耐圧 DC500V
- 低ドリフト 30mV/8H
- RoHS指令対応
BX-L Series
| Model | Input Voltage Vdc[V] | Output Voltage Vdc[V] | Output Current [mA] | Line Reg. [%](typ.) | Load Reg. [%](typ.) | Noise [mVp-p](typ.) | Efficiency [%](typ.) | Size (W*D*H/mm) | Datasheet | Purchase |
|---|---|---|---|---|---|---|---|---|---|---|
| BX05-15W07L | 4.75 to 6 | +/-15 | +/-0 to 70 | 0.3 | 0.3 | 8 | 60 | 49.0x20x9.8 |  | DigiKey chip1stop coresutaff |
注記：詳細につきましては、データーシートをご確認ください。
