POLシリーズ
| シリーズ名 | 型番 | 入力電圧 [V] | 出力電圧 [V] | 出力電流 [A] | 出力電力 [W] | 特長 | パッケージ | データ シート |
|---|---|---|---|---|---|---|---|---|
| BDA | BDA12-1.2S25R0 | 12 (8.0～14.0) | 1.2 (0.5～1.2) | 25 | 30 | ・シリアル通信(PMBus, AVSBus)により 動作中に設定変更、モニター可能 ・超小型・高電力密度 ・超高速負荷応答 ・高効率 | SMD |  |

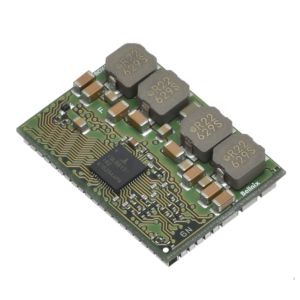

| BDX | BDX12-1.0S100RM （マスターモジュール）  | 12 (8.0～14.0) | 1.0 (0.5～1.2) | 100 | 100 | ・シリアル通信(PMBus, AVSBus)により 動作中に設定変更、モニター可能 ・出力電圧設定精度±0.5% ・超小型・高電力密度 ・超高速負荷応答 ・SMD(ブロック端子) ★スレイブモジュールと並列にすることで 出力最大電流を拡張可能 | SMD | |

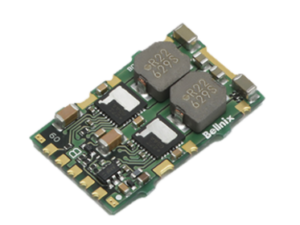

| BDX12-1.0S50R0S （スレイブモジュール）  | +50 (並列時) | 60 | 1台毎に50Aの電流容量アップが可能 （最大5台まで並列可）。 ◆出力電流範囲 1台並列：0～150A、2台並列：0～200A 3台並列：0～250A、4台並列：0～300A 5台並列：0～350A | SMD | ||||

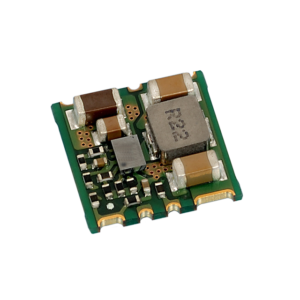

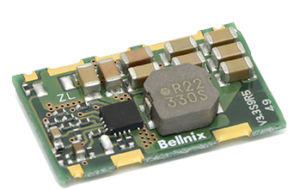

| BSV | BSV-1.8S4R0NA | 3.0～5.5 | 1.8 | 4 | 7.2 | ・超小型 ・高電力密度 ・超高速負荷応答 ・高効率 | SMD | |

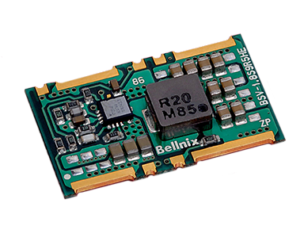

BSV-1.8S9R5HE | 9.5 | 17.1 | SMD | |
||||
BSV-3.3S9R5M | 3.3 | 9.5 | 31.35 | SMD | |
|||

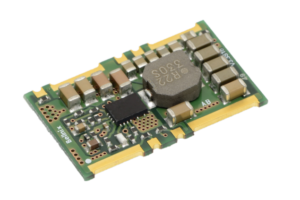

BSV-3.3S16R0H | 16 | 52.8 | SMD | |
||||

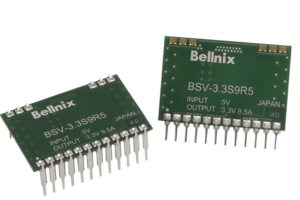

BSV-3.3S9R5 | 9.5 | 31.35 | SIP | |
||||
| BSV-3.3S9R5D | 9.5 | 31.35 | DIP |
BUDシリーズ
| シリーズ名 | 型名 | 入力電圧 [V] | 出力電圧 [V] | 出力電力 [W] | 特長 | パッケージ | Datasheet |
|---|---|---|---|---|---|---|---|
| BUD | BUD12-12W042 | 12 (3 to 18) | ±12 (±3～18) | 1 (±0.5W each) | ・非絶縁型 昇降圧DC-DC ・ワイド入出力 ・正負(±)出力 ・高効率 | SMD | |
