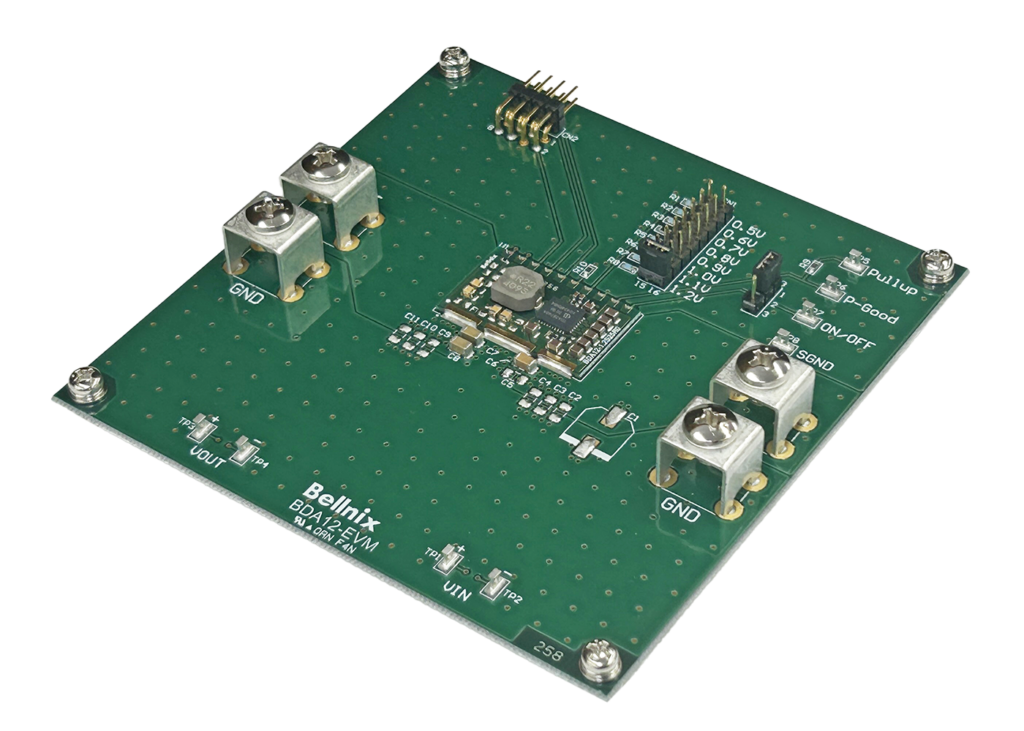

評価ボードについて

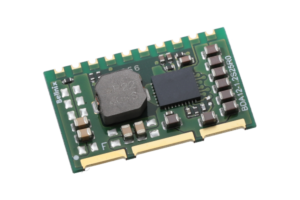

BDAシリーズ
本製品は､シリアル通信(PMBus)により、動作中の設定変更が可能なステップダウンDC-DC コンバータです。出力電圧、立ち上がり、立ち下がりシーケンス等を、出力を維持したまま変更することが可能です。また、FPGA 等の電源に適した高速応答を実現しています。
特徴
- 出力電圧設定精度±1%
- 高速応答
- 小型、高電力密度
- 非絶縁型コンバータ
- 過電流保護回路内蔵
- 低入力電圧保護機能付
- ON/OFF 制御機能付
- 出力電圧可変機能付(外付け抵抗又は PMBus による)
- 出力過電圧保護機能付
- シリアル通信(PMBus)により動作中に設定変更、モニタリング可能
- 立ち上がり、立ち下がりシーケンス設定可能(PMBus)
- 高信頼性､高性能
- SMD パッケージ
- 動作温度 −40℃～+85℃(温度ディレーティング要)
- RoHS 指令対応
BDA Series
| Model | Input Voltage Vdc[V] | Output Voltage Vdc[V] | Output Current [A] | Line Reg. [%](typ.) | Load Reg. [%](typ.) | Noise [mVp-p](typ.) | Efficiency [%](typ.) | Size (W*D*H/mm) | Datasheet |
|---|---|---|---|---|---|---|---|---|---|
| BDA12-1.2S25R0 | 12 (8.0 to 14.0) | 1.2 (0.5 to 1.2) | 0～25 | 0.2 | 0.2 | 20 | 90 (Io=50%) | 27.0x23.0x4.0 |  |
注記：詳細につきましては、データーシートをご確認ください。
