4:1入力の小型DC/DCシリーズ
2023年1月18日 グムンデン – 5W, 3W, 2W, 1W定格の表面実装タイプDC/DC。
RECOMは、コストパフォーマンスに優れ、レギュレートされた表面実装タイプのDC/DCコンバータ新ファミリーを発表しました。定格とバージョンはそれぞれ 5W（R5M）、3W（R3M）、2W（R2M）、1W（R1M）で、共通ケースサイズは13.2mm x 9.1mm x 10.2mm、R2MにはさらにスルーホールDIP8パッケージのオプションがあります。すべての製品は4:1の入力範囲で動作し、DC9-36VまたはオプションでDC18-75Vに対応します。R3M、R2M、R1Mシリーズには、さらに4.5-18V入力も可能です。レギュレートされたシングル出力は3.3V、5V、9V、12V、15V、24Vで、デュアル出力は+/-5V、+/-12V、+/-15Vとなっています。
全部品の絶縁定格は1.6kV/1分で、最小負荷は必要なく、オン/オフ制御ピンとともに連続短絡保護回路が搭載されています。高度な回路設計と熱設計によりピーク時84%の高効率を実現し、最低でも周囲温度100℃（ディレーティングあり）、全負荷時で1W品は90℃、5W品は50℃までの動作が可能です。動作最低温度は-40℃です。EN 55032 EMCクラスAおよびBの制限をわずかな外付け部品で満たすことができ、MIL-HDBK-217F、GB、25℃に準拠した1Wの部品で8.5MHrsの高信頼性を有しています。安心してお使いいただけるよう、すべての部品にRECOMの3年保証が付き、チューブ包装でお届けします。
RECOM のDC/DCプロダクトマネージャーであるMatthew Dauteriveは、「当社の新しいワイド入力DC/DCは、共通のフットプリントであるため必要に応じて簡単に高出力品にアップグレードでき、表面実装部品の利便性も備えています」とコメントしています。
サンプルとOEM価格は、すべての正規代理店またはRECOMから直接入手可能です。
詳しくは、www.recom-power.comをご覧ください。
イメージ:

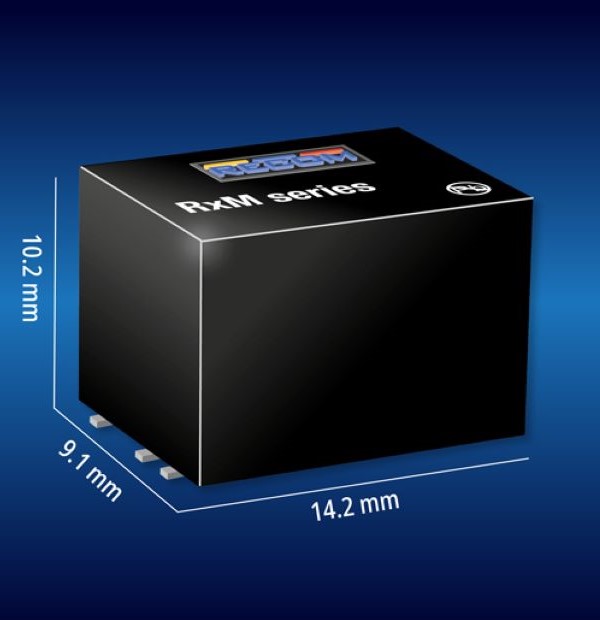

R1M / R2M / R3M / R5M シリーズ
