効率と損失(1%の効率を考える)

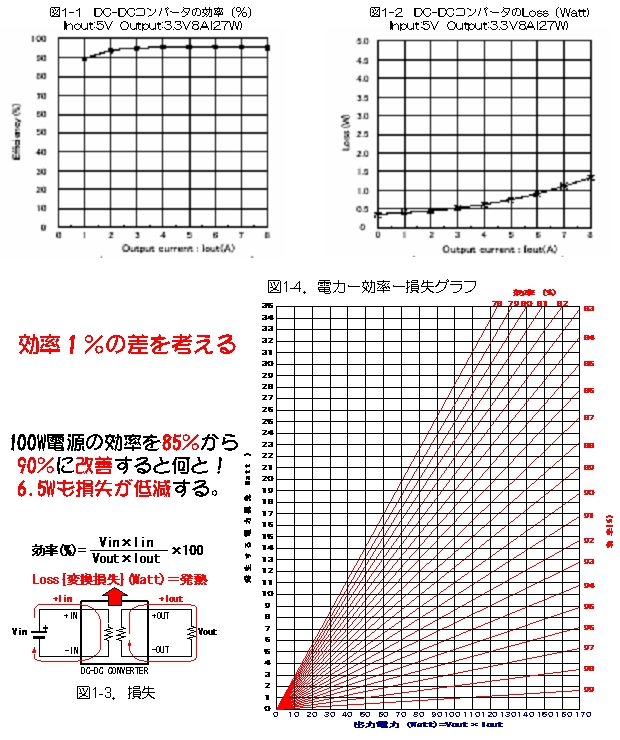

 DC-DCコンバータのカタログには効率の記載とコンバータから発生する損失(Loss)が記載されています。しかし高効率の数値だけを見て、そのコンバータが発生する熱を軽く見てしまう事があります。 図1-1は出力27WのDC-DCコンバータの効率特性図ですが、3.3V8A時の効率は95%でかなりの高効率です。しかし、図1-2の損失(Loss)のグラフを見ると1.4WのLossがあります。 図1-4は出力電力―効率―損失の早見グラフです。170W電源の場合、効率が1%改善されると1.6W電力損失が減ることが計算をせずに分かる早見グラフです。活用してみてください。

鈴木正太郎

参考文献:オンボード電源の設計と活用、CQ出版社 鈴木正太郎
