1. 概要
絶縁型のDC/DCコンバータは製品内部にて1次－2次間が絶縁されておりますので、極性変更、直列接続が可能です。
以下をご覧ください。
2. 極性変更

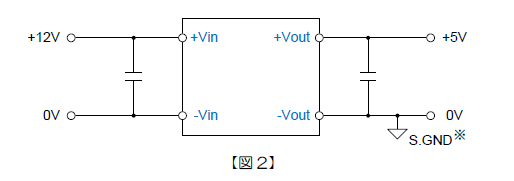

2-1. 絶縁・正出力（例：＋12V → +5V）
2-2. 絶縁・負出力（例：＋12V → -5V）

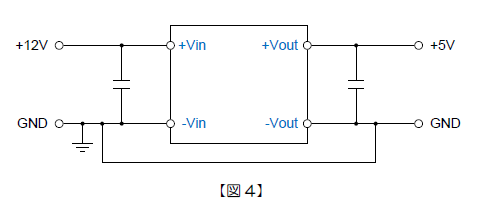

2-3. 非絶縁・正出力（例：＋12V → +5V）
2-4. 非絶縁・負出力（例：＋12V → +5V）
3. 直列接続
直列接続は内部絶縁耐圧に関係しますので3個以上接続する場合は、念のため、弊社にお問い合わせ願います。
3-1. シングル出力2個から±ダブル出力（例：+5V → ±12V（+12V出力品2個から±12V出力））
3-2. シングル出力品2個から倍電圧出力（例：+5V → +24V（+12V出力品2個から+24V出力））
起動不良防止のため、各出力間にダイオード（D1，D2）を挿入します。
ダイオード（D1, D2）の選定条件
順方向電圧 ： 出来る限りVf が低いものが理想的なので、ショットキーバリアダイオードをお奨めします。
逆方向電圧 ： 各コンバータの + Vout － – Vout 間電圧の２倍以上のもの。
順方向電流 ： 各コンバータの最大出力電流以上のもの。（ディレーティング等を考慮した部品をご選定ください。）
逆方向漏れ電流 ： ダイオードには常時電圧が印加されるので、極力漏れ電流の小さいタイプをお奨めします。漏れ電流が大きいものですと逆方向電圧との関係により
